Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.
Описание ваттметра поглощаемой мощности с преобразователем приемным коаксиальным ППК М3-90 ПрофКиП М3-99М (ППК М3-90):

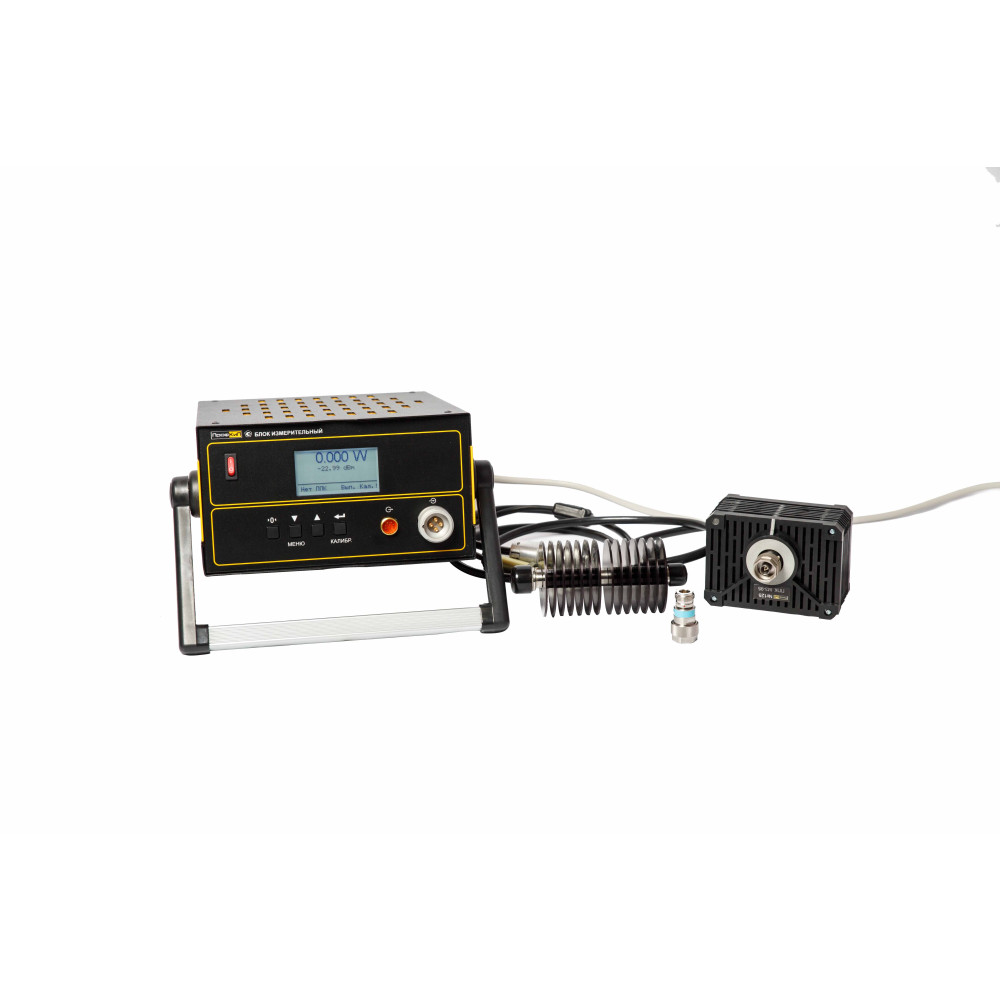

Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (ППК) с соединительным кабелем.
Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.
Ваттметр поглощаемой мощности ПрофКиП М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet. Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.
Ваттметр поглощаемой мощности соответствует требованиям ГОСТ 22261. По условиям эксплуатации ваттметр относится к группе 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35 °С. По устойчивости и прочности к воздействию механических факторов прибор соответствует ребованиям, установленным для приборов группы 2 ГОСТ 22261. По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35°С и предельными температурами окружающей среды при транспортировании от минус 25 до 50°С.
Особенности ваттметра поглощаемой мощности с преобразователем приемным коаксиальным ППК М3-90 ПрофКиП М3-99М (ППК М3-90):
- Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур, не превышает ±1% на каждые 10°С;
- Максимальное время установления показаний ваттметра, в режиме автоматического переключения поддиапазонов измерения, в зависимости от типа ППК, составляет: 15 с;
- Время сохранения калибровки не менее 4 ч;
- Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса должно быть не менее: в нормальных климатических условиях – 20 МОм, при повышенной температуре окружающего воздуха – 5 МОм, при повышенной влажности окружающего воздуха –2 МОм;
- На дисплее блока измерительного отображается информация о типе используемого преобразователя при подключении преобразователей приемных коаксиальных;
- Ваттметр обеспечивает самодиагностирование на уровне функциональных узлов;
- Ваттметр допускает непрерывную работу в течение 16 часов в рабочих условиях с сохранением своих технических характеристик;
- Время установления рабочего режима: 10 мин;
- Встроенный LAN-порт;
- Прибор полностью совместим с сетями стандарта 10/100/1000Base-T Networks IEEE 802.3.
