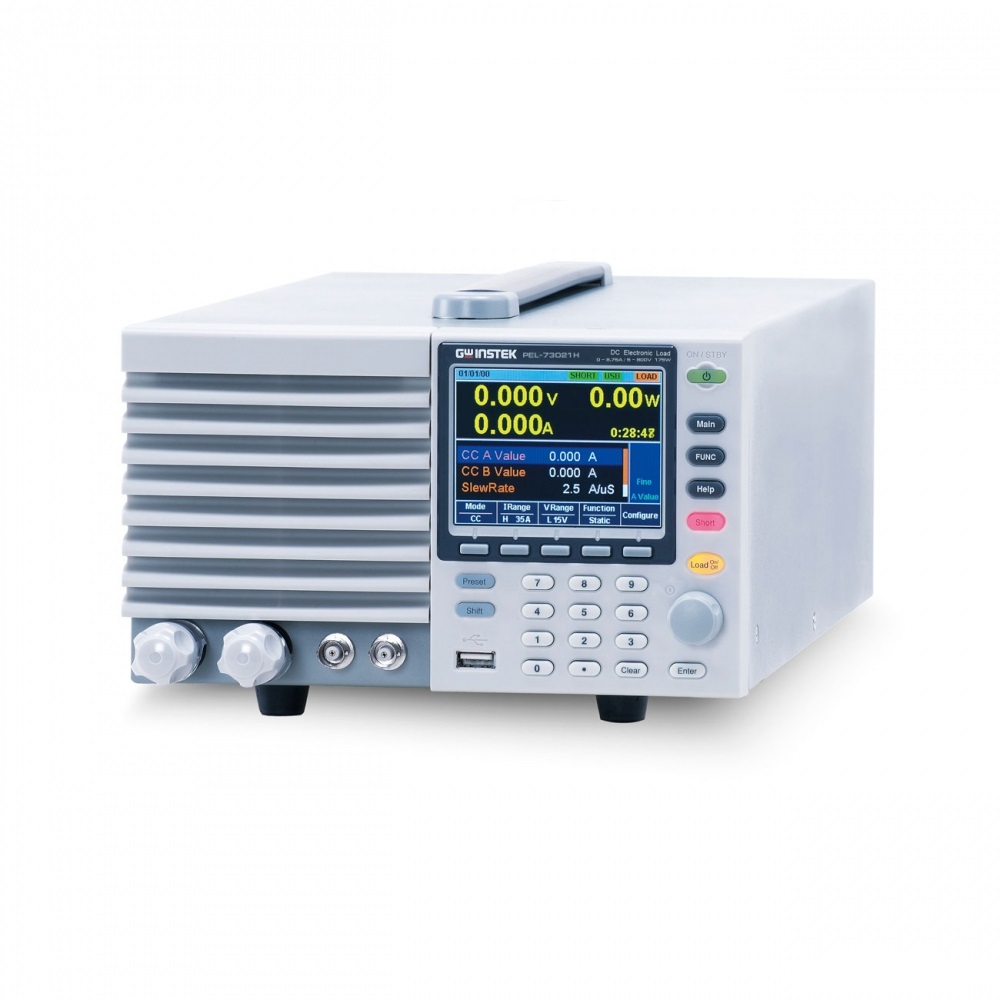

PEL-73041H — нагрузка электронная
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Особенности нагрузки электронной PEL-73041H:
- Входные параметры нагрузки: постоянное напряжение до 800 В, ток до 8,75/ 17,5/ 52,5 А, мощность до 175/ 350/ 1050 Вт;
- Блок расширения (PEL-73211H): 800 В/ 105 А/ 2100 Вт;
- Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP);
- Динамический режим для CC, CR, CP с регулируемой скоростью нарастания нагрузки;
- Комбинация режимов: CC+CV, CP+CV, CR+CV;
- Возможность параллельного соединения нагрузок для увеличения мощности: максимально до 5 нагрузок PEL-73021H/- 73021H или 1 нагрузка PEL-73211H + 4 модуля расширения (макс. до 9,45 кВт);
- Высокая точность и разрешение;
- Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV);
- Функция контроля (управления параметрами нагрузки) - внешним сигналом;
- Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль);
- Опция: возможность монтажа в стойку 19” (стандарты EIA и JIS);
- Совместимость с LabView, VB, C, C++;
- Три диапазон установки значений: низкий (L), средний (M), высокий (H).
| Параметр | Значение |
| Входные параметры | |
| Мощность | 350 Вт |
| Ток в нагрузке | 0 … 17,5 А |
| Напряжение на нагрузке | 5… 800 В |
| Минимальное рабочее напряжение | 5 В при 17,5 А 2,5 В при 8,75 А |
| Паралелльное подключение | |
| Максимальная мощность | 1750 Вт |
| Режим стабилизации напряжения | |
| Диапазон установки | H: 5 … 800 В L: 5… 80 В |
| Дискретность установки | H: 20 мВ / L: 2 мВ |
| Погрешность установки | ± (0,2% * U уст + 0,2 % * U конечн) |
| Режим стабилизации электрического сопротивления (Статический режим) | |
| Диапазон установки (Ом) Н | 3,5 См … 60 мкСм (285 мОм … 16,6 кОм) |
| Диапазон установки (Ом) M | 350 мСм … 6 мкСм (2,85 мОм … 166 кОм) |
| Диапазон установки (Ом) L | 35 мСм … 0,6 мкСм (28 мОм … 1,66 МОм) |
| Дискретность установки | 60 / 6/ 0,6 мкСм |
| Погрешность установки | ± (0,5% * R уст + 0,5 % R конечн) + Uвх /3,24 МОм |
| Режим стабилизации электрического сопротивления (Динамический режим) | |
| Диапазон скорости H | 0,028 …28,00 мА/мкс |
| Диапазон скорости M | 0,028 … 2,800 мА/мкс |
| Диапазон скорости L | 0,280 … 280,0 мкА/мкс |
| Погрешность установки скорости | ± (10%*Уст + 25 мкСм) |
| Разрешение | 0,2 мкА … 2 мА |
| Диапазон установки периода (T1 и Т2) | 0,025 мСм … 10 мСм 10 мс … 60 с |
| Погрешность установки тока | 0,4 % от предела |
| Дискретность установки периода | 1 мкс / 1 мс |
| Погрешность | ± 100 ppm |
| Режим стабилизации силы тока, статический режим | |
| Диапазон установки H | 0 … 17,5 А |
| Диапазон установки M | 0 … 1,75 А |
| Диапазон установки L | 0 … 175 А |
| Дискретность установки | 600/ 60/ 6 мкА |
| Погрешность установки | ± (0,2%*Iуст+0,1%*I конечн) + Uвх/3,24 МОм При параллельном объединении: ± (1,2%*Iуст+1,1%*I конечн) |
| Защита | |
| OVP | Регулируемая, Отключение нагрузки при 110% от номинального напряжения |
| OCP | 0,0120 … 19,2504 А |
| OPP | 0,3 … 385 Вт |
| OHP | Отключение нагрузки при достижении температуры радиатора 95°C |
| UVP | 0 … 840 В, отключении нагрузки при обнаружении заданного значения |
| REV | По внутреннему диоду. Отключение нагрузки при неверном подключении |
| Общие данные | |
| Напряжение питания | 90 ~ 132 В / 80 ~ 250 В; 47 ~ 63 Гц |
| Интерфейсы | USB ,RS-232, аналоговое управление, GPIB (опция) |
| Габаритные размеры | PEL-73021H/73041H – 214 х 124 х 400 мм, PEL-73111H – 428 х 124 х 400 мм PEL-73211H - 428 х 128 х 553 мм |
| Масса | PEL-73021H – 6 кг, PEL-73041H – 7 кг, PEL-73111H – 17 кг, PEL-73211H – 23 кг |
| № | Наименование | Количество |
| 1 | Нагрузка электронная - PEL-73041H | 1 |
